域名系统（英文：Domain Name System，缩写：DNS），是互联网的重要基础协议，作用就是根据域名查出对应的IP地址。

它作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。

DNS同时使用TCP和UDP协议，端口53。

查询过程

虽然dns只返回一个ip地址，但是查询过程非常复杂，一般分为多个步骤。

linux命令行工具可以显示整个查询过程。

1
dig math.stackexchange.com

输出内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
; <<>> DiG 9.9.5-9+deb8u16-Debian <<>> math.stackexchange.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 19662
;; flags: qr rd ra; QUERY: 1, ANSWER: 4, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 512
;; QUESTION SECTION:
;math.stackexchange.com.		IN	A

;; ANSWER SECTION:
math.stackexchange.com.	68	IN	A	151.101.1.69
math.stackexchange.com.	68	IN	A	151.101.65.69
math.stackexchange.com.	68	IN	A	151.101.129.69
math.stackexchange.com.	68	IN	A	151.101.193.69

;; Query time: 227 msec
;; SERVER: 10.0.2.3#53(10.0.2.3)
;; WHEN: Sat Nov 10 22:03:00 CST 2018
;; MSG SIZE  rcvd: 115
  • 第一段是查询参数和统计;
  • 第二段是查询内容，查询域名math.stackexchange.com的A记录，A是address的缩写;
  • 第三段是DNS服务器的答复；上面结果显示，math.stackexchange.com有四个A记录，即四个IP地址。68是TTL值（Time to live 的缩写），表示缓存时间，即68秒之内不用重新查询;
  • 第四段是DNS服务器的一些传输信息。

DNS服务器

DNS服务器的IP地址，有可能是动态的，每次上网时由网关分配，这叫做DHCP机制。

也有可能是事先指定的固定地址。Linux系统里面，DNS服务器的IP地址保存在/etc/resolv.conf文件。

上例的DNS服务器是10.0.2.3，这是一个内网地址。有一些公网的DNS服务器，也可以使用，其中最有名的就是Google的8.8.8.8和Level 3的4.2.2.2。

dig命令有一个@参数，显示向指定DNS服务器查询的结果。

1
$ dig @4.2.2.2 math.stackexchange.com

域名的层级

DNS查询有两种方式：递归和迭代。DNS客户端设置使用的DNS服务器一般都是递归服务器，它负责全权处理客户端的DNS查询请求，直到返回最终结果。而DNS服务器之间一般采用迭代查询方式。

DNS服务器怎么会知道每个域名的IP地址呢？答案是分级查询。

请仔细看前面的例子，每个域名的尾部都多了一个点。

比如，域名math.stackexchange.com显示为math.stackexchange.com.。这不是疏忽，而是所有域名的尾部，实际上都有一个根域名。

举例来说，www.example.com真正的域名是www.example.com.root，简写为www.example.com.。因为，根域名.root对于所有域名都是一样的，所以平时是省略的。

根域名的下一级，叫做”顶级域名”（top-level domain，缩写为TLD），比如.com、.net；再下一级叫做”次级域名”（second-level domain，缩写为SLD），比如www.example.com里面的.example，这一级域名是用户可以注册的；再下一级是主机名（host），比如www.example.com里面的www，又称为"三级域名"，这是用户在自己的域里面为服务器分配的名称，是用户可以任意分配的。

总结一下，域名的层级结构如下。

1
2
3
主机名.次级域名.顶级域名.根域名
# 即
host.sld.tld.root

DNS 的记录类型

域名与IP之间的对应关系，称为”记录”（record）。根据使用场景，”记录”可以分成不同的类型（type），前面已经看到了有A记录和NS记录。

常见的DNS记录类型如下。

  1. A：主机记录（Address），返回域名指向的IP地址。
  2. NS：名字服务器，本域的服务器名，域名服务器记录（Name Server），返回保存下一级域名信息的服务器地址。该记录只能设置为域名，不能设置为IP地址。
  3. MX：邮件记录（Mail eXchange），返回接收电子邮件的服务器地址。
  4. CNAME：别名记录,规范名称记录（Canonical Name），返回另一个域名，即当前查询的域名是另一个域名的跳转。
  5. PTR：逆向查询记录（Pointer Record），只用于从IP地址查询域名。
  6. IPv6主机记录（AAAA记录）: RFC 3596定义，与A记录对应，用于将特定的主机名映射到一个主机的IPv6地址。

CNAME 记录主要用于域名的内部跳转，为服务器配置提供灵活性，用户感知不到。
由于CNAME记录就是一个替换，所以域名一旦设置CNAME记录以后，就不能再设置其他记录了（比如A记录和MX记录）。

NS记录（Name Server的缩写），即哪些服务器负责管理域名的DNS记录。

DNS协议报文

dns请求和应答都是用相同的报文格式，分成5个段（有的报文段在不同的情况下可能为空），如下：

1
2
3
4
5
6
7
8
9
10
11
+---------------------+
|        Header       | 报文头
+---------------------+
|       Question      | 查询的问题
+---------------------+
|        Answer       | 应答
+---------------------+
|      Authority      | 授权应答
+---------------------+
|      Additional     | 附加信息
+---------------------+

Header段是必须存在的，它定义了报文是请求还是应答，也定义了其他段是否需要存在，以及是标准查询还是其他。

实例

执行 dig baidu.com，使用wireshark抓包，查看请求与响应报文,本次请求抓包看到使用的是UDP协议。那么为什么只是用了UDP协议呢？留个悬念。

1
dig baidu.com

返回解决如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
; <<>> DiG 9.9.5-9+deb8u16-Debian <<>> baidu.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 26178
;; flags: qr rd ra; QUERY: 1, ANSWER: 2, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 512
;; QUESTION SECTION:
;baidu.com.			IN	A

;; ANSWER SECTION:
baidu.com.		195	IN	A	220.181.57.216
baidu.com.		195	IN	A	123.125.115.110

;; Query time: 226 msec
;; SERVER: 10.0.2.3#53(10.0.2.3)
;; WHEN: Sat Nov 10 23:12:39 CST 2018
;; MSG SIZE  rcvd: 70

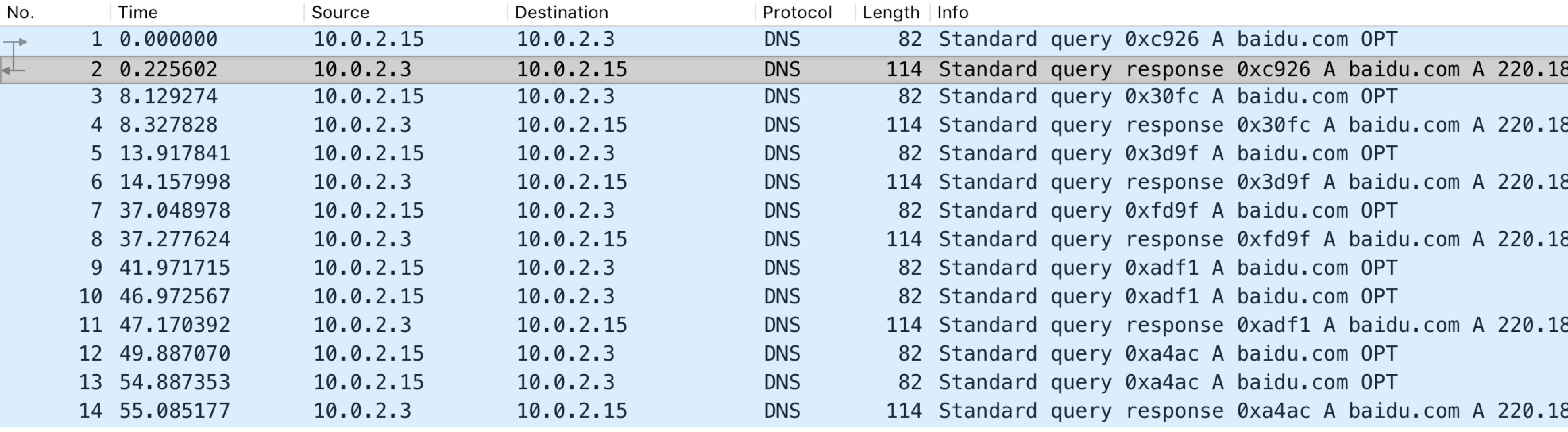

wireshark

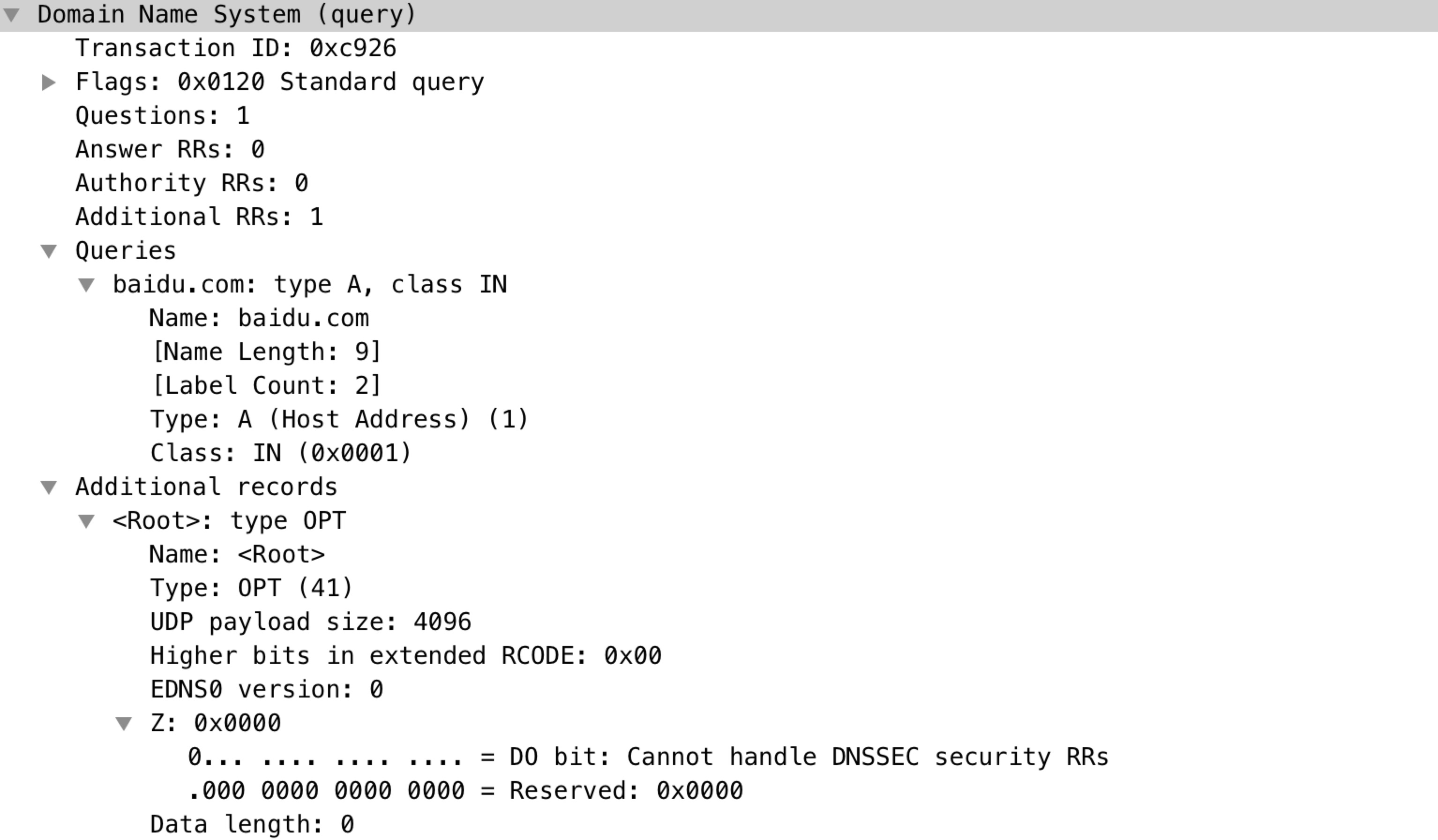

请求报文：
wireshark请求

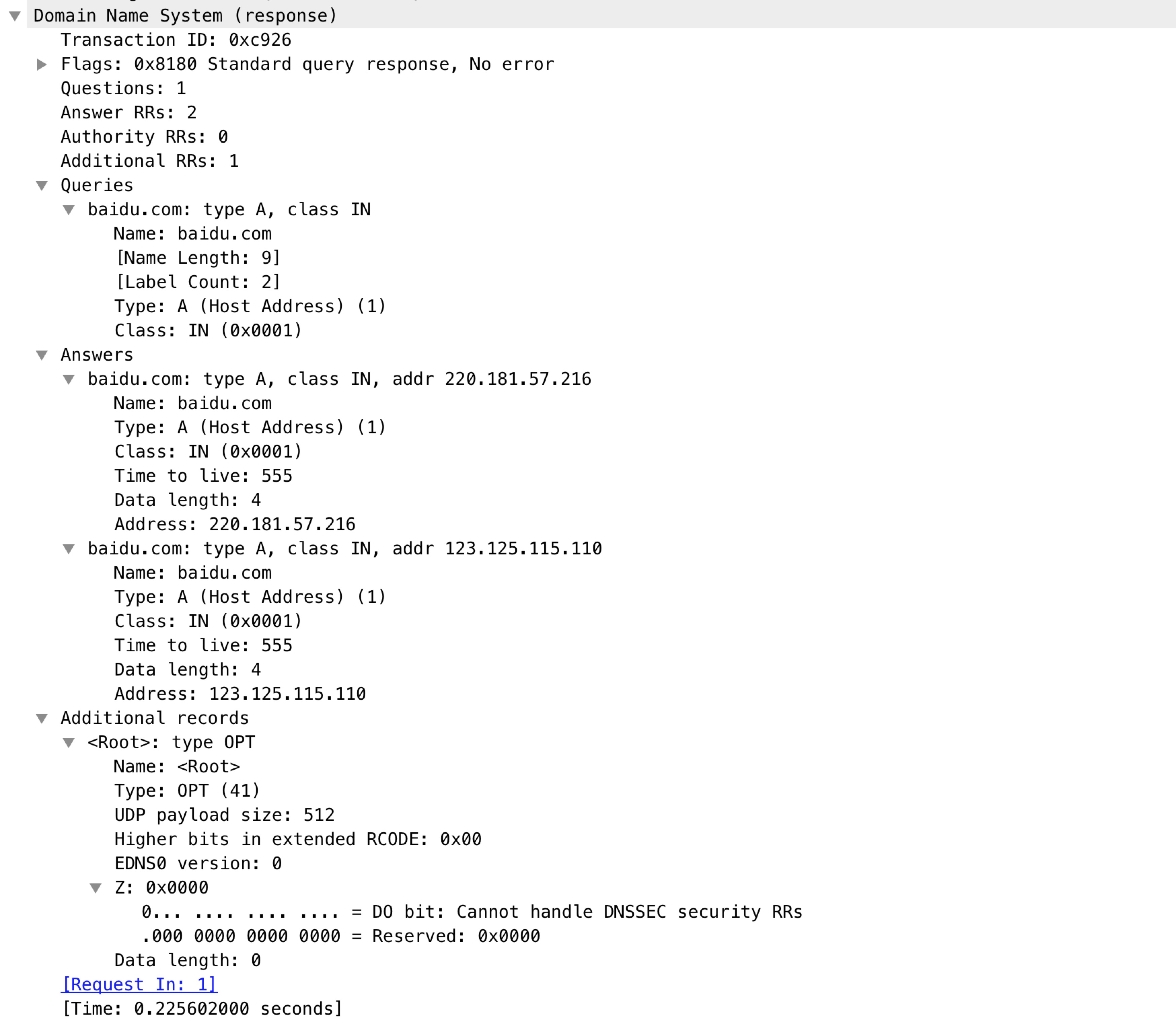

响应报文：
wireshark响应

参考链接

  1. https://zh.wikipedia.org/zh-hans/%E5%9F%9F%E5%90%8D%E7%B3%BB%E7%BB%9F
  2. http://www.ruanyifeng.com/blog/2016/06/dns.html
